Dreiphasen-Electirc-Bewegungsständer-Wickelmaschine mit Remotor-Steuerung

Dreiphasen-Electirc-Bewegungsständer-Wickelmaschine mit Remotor-Steuerung

    • Three Phase Electirc Motor Stator Winding Machine With Remotor Control
    • Three Phase Electirc Motor Stator Winding Machine With Remotor Control
    • Three Phase Electirc Motor Stator Winding Machine With Remotor Control
    • Three Phase Electirc Motor Stator Winding Machine With Remotor Control
  • Three Phase Electirc Motor Stator Winding Machine With Remotor Control

    Produktdetails:

    Herkunftsort: China
    Markenname: nide
    Zertifizierung: CE
    Modellnummer: ND-DZXSJ

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Satz
    Preis: negotiable
    Verpackung Informationen: Holzetui, das für Seetransport passend ist
    Lieferzeit: 60 Tage
    Versorgungsmaterial-Fähigkeit: 120 Sätze pro Jahr
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Farbe: Verhandelbar Zustand: Neue
    Verwendet für: Motor mit 3 Phasen Steuerung: Fernbetrieb des Telefons
    System: AC Servomotor

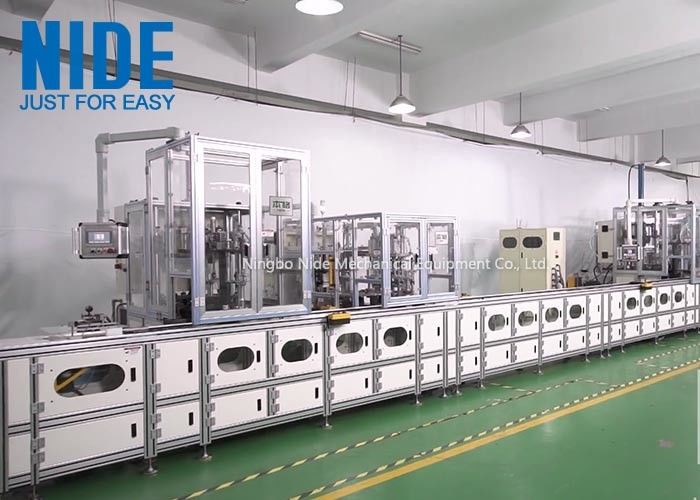

    Automatische Dreiphasen-electirc Bewegungswicklungsständer-Fertigungsstraßemaschine mit remotor Steuerung



    Die Dreiphasenwaschmaschinen-Elektromotorständerfertigungsstraße hat sechs Arbeitsplätze, drei Spulenwickelköpfe und eine Spule, die Station einfügen.



    Maschineneigenschaften:

    Diese Elektromotorständerfertigungsstraße wird mit automatischer Ständerspulenwicklung und Einfügungsmaschine ausgerüstet.

    Diese Linie wird für Waschmaschinenbewegungsständerwicklung, Tabellenventilatormotorständerwicklung, etc. benutzt. Die Eigenschaften ist als unten:

    1. Passt Wechselstromservobewegungssystem an, während die Energiequelle für das Wickeln, das Formeintauchen, Schalenindex-bewegung, der hooking&cutting und Papiereinziehende Draht, variablen Frequenzreduzierungsdreiphasigmotor als die Drehscheibenindex-bewegung Energiequelle anpaßt;

    2. Funktion: die Wicklung mit drei Schichtspulen sind einzeln durch drei Wickelstationen komplett;

    3. Die Spindel wird durch Servomotor gesteuert; Genauigkeit von Drehungen ist Drehung ±1; die Arbeitsgeschwindigkeit kann zufällig eingestellt werden, und die ganze Maschine hat keine offensichtliche Erschütterung und Geräusche;

    4. Möglich für zwei Drähte paralle Wicklung; die Wicklung ist ordentlich und kein Schaden für den emaillierten Draht. Die Maschine stoppt automatisch, sobald der Draht fertig ist;

    5. Passt Servobewegungssystem für den Draht an, der hakt und die X-Yachse schneiden, die an der vorderen-zurück Linksrechtsrichtung sich bewegt, können der Brückendraht und die Anschlussleitungslänge justiert werden;

    6. Das Formeintauchen wird durch Servosystem gesteuert

    7. Der Prozessparameter jedes Ständers kann auf dem HMI einzeln eingestellt werden und gespeichert werden;

    8. Passt Nockenteiler für die Spule an, die Werkzeugausstattungsstationsaustausch, die Geschwindigkeit einfügt, wird gesteuert durch Frequenzumsetzer;

    wird aus die ganze Maschine 9.The den Fliegerrotationsmechanismus, wickelnde Formhebevorrichtung, Spule wickelnd bestanden, die Winkelrotationsmechanismus, vorderen-zurück Linksrechtsmechanismus des hakenden Armes des Drahtes, etc. einfügen;

    10. Sie hat die Störung, die Funktion bestimmt;

    11. Benutzen Sie Plastik als der Keil;

    12. Passt Servomotor für die Papierfütterung, Abstandschlitzkeileinfügung kann eingestellt werden an. Keillänge und -zahl können eingestellt werden;

    13. Material der kritischen Teile der Werkzeugausstattung: Werkzeugstahl;

    drückender Mechanismus des Drahtes 14.The ist stabil und zuverlässig, kann die Spule in die Wicklungsform direkt und genau wickeln;

    15.The Aufwickelvorrichtung, der Keil, der Mechanismus, die Spule drückt Mechanismus, die Spule einfügt Mechanismus macht, hat Vorverlangsamungsfunktion;

    16.The Windgeschwindigkeit, eintauchende Geschwindigkeit der Form, bewegliche Geschwindigkeit des hakenden Armes des Drahtes, der Keil, der Geschwindigkeit, Drehscheibenindex-bewegung Geschwindigkeit, die Spule einfügt oben-Druckhöhe und Endzeit macht, kann auf das HMI eingestellt werden;

    17. Kein Schaden für den Keil, Draht nach der Spuleneinfügung;

    18. Zykluszeit für einzelne Ständerspule inserting≤32sec/pc

    19. Es gibt ein Draht gebrochenes Schutzgerät, wird die Maschine Notaus wenn kein Draht oder verdrahtet defektes.



    Technische Spezifikation:





    Fliegerschwingendurchmesser: 220mm;
    Stapellänge: ≤90mm;
    Ständer Od: ≤150mm;
    Windgeschwindigkeit: ≤2100RPM;
    Zahl von Sprüngen: 2-4 Abschnitte
    Drahtdurchmesser: 0.18-1.1mm;
    Parallele Wickeldrahtzahl: ≤2
    Luftdruck: 0,5 | 0.6MPa;
    Energie: 14Kw;
    Gewicht: 4000KG;
    Klimatemperatur: -10~60℃
    Maschinenmaß: (L) 2700* (W) 2300* (H) 2200 (einschließlich Drahtfaß)



    Die Bewegungswickelmaschine für Waschmaschinenbewegungsständer
