Herkunftsort: | China |
Markenname: | NIDE |
Zertifizierung: | CCC |
Modellnummer: | ND-ZZX-5R |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | USD(0~150000) per set |
Verpackung Informationen: | Holzetui passend für Seetransport |
Lieferzeit: | 120days |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 12line |
Name: | Armaturnproduktionsfließband | Verwendet für: | Bewegungsarmaturn-Rotorproduktion |
---|---|---|---|
Farbe: | RAL9010 oder gemäß der Kundenanforderung | Art: | Vollautomatisch |
Markieren: | Elektromotorfertigungsstraße,ElektromotorFließband |

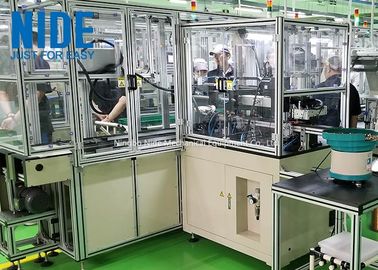

Kundengebundenes völlig Selbstbewegungsarmaturnrotorproduktions-Fließband
I. Die Armaturnrotor-Fertigungsstraßeeinleitung:
Dieses automatische produciton Fließband wird für die Produktion von Bewegungsrotoren benutzt (Kommutatoren können Haken oder Nut sein).
Die manufactuing Linie der automatischen Bewegungsarmatur wird durch die Bandfördererlinie übertragen, und die Vorder- und Rückseite Maschinen können entsprechend einem vorbestimmten Übertragungsprotokoll angeschlossen werden, um intelligente automatische Produktion zu verwirklichen, und die Werkstückübertragung, das Be- und Entladung, die Entdeckung und die Produktionsverfahrenübertragung können ohne manuelle Intervention abgeschlossen werden.
Das Bewegungsrotorproduktions-Fließband besteht dem Hauptoperationstisch (die einschließlich Häfen der oberen und untereren Zufuhr), der Pressmaschine der Rotorwelle, der Pressmaschine des Rotorkommutators, der automatischen Rotorisolierungspapiereinfügung, der doppelten Flieger armatur Rotorspulenwickelmaschine und aus dem vollautomatischen Rotorkommutatorstellenschweißer, der automatischen Rotorschlitzkeil-Einfügungsmaschine, die Armaturnrotor-Kommutatordrehmaschine, die Armaturnrotorputzmaschine, die integrierte Prüfmaschine des vollautomatischen Rotors.
Diese Maschinen bilden eine automatische Rotorfertigungsstraße durch Bandförderer.
Das Werkstück wird in die Fertigungsstraße von der Konsole gelegt.
Die gesamte Fertigungsstraße schließt den entsprechenden Prozess entsprechend dem relevanten Prozess ab.
Schließlich wird es zurück zu dem Senkungshafen aufbereitet, um das abgeschlossene Werkstück zu entfernen.
Jede Prozessausrüstung hat Funktionen wie unterschiedliche Einstellung, Anzeige, Operation, Ton und helle Warnung.
II. Leistung und Eigenschaften
1. Dieses automatische Rotorproduktionsfließband umfasst Ankerwelle presser, Armaturnrotorkommutatorpresse, Rotorisolierungspapier automatischen Inserter, doppelte Fliegengabelarmaturnrotorwinde, vollautomatischen Rotorkommutatorstellenschweißer, automatischen Armaturnrotor-Schlitzkeil Inserter, Fertigungsdrehmaschine des Rotorkommutators, Rotorkommutatorputzmaschine und vollautomatische Armaturnrotorprüfmaschine.
2. Die komplette Rotorherstellungslinie Ausrüstung kann automatisch angeschlossen werden oder unabhängig bearbeitet werden.
3. moderne und hoch entwickelte Wirtsfertigungstechnik kombiniert mit einem starken Bandförderersystem für eine Vielzahl von verschiedenen planaren Konfigurationen.
4. Er lässt die Vorteile von Einfachheit, von Flexibilität, von hoher Leistungsfähigkeit und von Zuverlässigkeit, die Arbeitskräfte groß sparen können, Arbeitsintensität verringern und Produktion und Qualität effektiv verbessern.
5. hochfester Gesamtaluminiumrahmenkonstruktions-, einfacher und eleganterauftritt.
6. Die Einsatzschwerpunktkonsole kann zentralisierte Anzeigenüberwachung und -untersuchung auf dem gesamten Produktionssystem durchführen und kann lesen und den Prozessstatus des Produktes durch Handeingabeanweisungen, die den Prozess der Verarbeitung des Produktes ändern können, und die Operation zu schreiben ist humanisiert.
7. verglichen mit der Linie der pneumatischen Beförderung, ist die Übertragungseffizienz höher, sind die Geräusche kleiner, und das Werkstück wird nicht während des Transportes beschädigt; der Gurt, der die Struktur kombiniert wird mit dem intelligenten Identifizierungssystem übermittelt, verwirklicht Flexibilität von der Hardware und von der Software, und stellt die Verdrahtung flexibler und verschieden her.
8. Die ganze Rotorherstellungslinie nimmt Kontrollsystem der automatischen Identifizierung an. Jeder Prozess kann den Bearbeitungsstatus des Werkstückes automatisch lesen, schreiben und identifizieren, damit die Linie Körper den komplexen und verschiedenen Produktionsverfahrenanforderungen besser sich anpassen kann.
9. können Kunden verschiedene Modelle in eine in hohem Grade leistungsfähige und praktische automatische Fertigungsstraße entsprechend den Istzuständen wie Produktart, technischen Indikatoren und Produktionsanforderungen konfigurieren.
III.The-Hauptausrüstungsparameter
Wir können die Maschine entsprechend Kundenbedarf besonders anfertigen, in Verbindung treten mit uns bitte, wenn Sie sie benötigen.
a. SelbstPressmaschineparameter des armaturnrotorkommutators
Produktname | Pressmaschine des Bewegungsarmaturnkommutators |
Armatur O.D: | 20-60mm |
Welle O.D: | 3-15mm |
Wellenlänge: | 32-250mm |
Armaturnschlitzzahl: | 8-24 Schlitze |
Kommutator O.D: | 8-40mm |
Geschwindigkeitsamplitudenmodulation: | 0-670Hz |
Luftquelle: | 6-6Kg/cm2 |
Gesamtleistung: | 1.0KW |
Energiequelle: | AC220V, 50/60Hz |
Gewicht: | Über 400Kg |
Maß: | 910*880*1300mm |
b. Doppelte Fliegerwindenarmaturnspulen-Wickelmaschineparameter
Produktname | Armaturnrotorspulenwickelmaschine |
Drahtdurchmesser: | 0.25~1mm |
Armatur O.D: | 20~60 Millimeter |
Armaturnstapellänge: | 10~60 Millimeter |
Schlitzart: | gerader Schlitz (nicht mehr als 36 Schlitze) |
Armaturnschlitzzahl: | Sonderbar, sogar Schlitz |
Zählung der Strecke: | 0~99999 |
Kommutatordurchmesser: | 18~40 Millimeter |
Fliegengabelgeschwindigkeit: | 0~3000 U/min |
Indexieren von Geschwindigkeit: | 0~3000 U/min |
Aktionsprozeß: | Einzelne Aktion, automatisch |
Luftdruck: | 4~6 Kg/cm2, 0.5-0.7MPa |
Maschinenenergie: | 4KW |
Temperatur: | -10~40ºC |
Feuchtigkeit: | 40~90% |
Stromversorgung: | 3phase 380V±10% 50/60 Hz |
Gesamtgewicht: | ungefähr 1.180 Kilogramm |
Maß: | 2000 (Länge) ×1300 (Breite) ×1800 (Höhe) mm3 |
Produktions-Leistungsfähigkeit: | 800-900set/class (berechnet basiert auf 12slots 24hooks, 20turns) |
c. Völlig Selbstbewegungsarmaturnkommutator-Punktschweissen-Maschinenparameter
Produktname | Hotstaking Maschine Armture-Kommutators |
Ladenmethode: (wählen Sie irgendein von den folgenden drei Methoden) |
1.Manually Laden/entladend |
Index-Bewegung Methode: | Servoindex-bewegung |
Kommutatorart: | Haken oder Aufbruch |
Drahtdurchmesser: | 0.2mm-1.0mm |
Armaturndurchmesser: | 20mm-60mm |
Armaturn-Stapellänge: | 10mm-60mm |
Wellenlänge: | 50mm-250mm |
Kommutatordurchmesser: | 10mm-40mm |
Wellendurchmesser: | 3mm-17mm |
Kommutatorhaken-/-aufbruchzahl: | ≥3 |
Null findene Methode: | manuell Platzarmatur, Block des Zylinder-Antriebs einer für die Positionierung |
Druckregelungsmethode: | Frühling + Zylinder + Druckentdeckung |
Kühlverfahren des Schweißenskopfes: | Wasserkühlung |
Parametereinstellung: | eingestellt auf den Touch Screen und die Energiequelle, kann Parameter auch eingestellt werden |
Energiequellensteuermethode: | nahes Schleifenfeedback, hohe Genauigkeit, Umstellung |
Druckluftdruck: | 4kg/cm2-6kg/cm2 |
Schweißende Quellenergie: | Dreiphasen-AC380V±10% 50HZ 40KW |
Wasserspenderenergie: | Dreiphasen-AC380V±10% 50HZ |
Maschinengewicht: | 800kg (als Referenz) |
Maß: | 785 (L) x 910 (W) x 2100 (H) Millimeter 3 (als Referenz) |
IV.The-Hauptausrüstungs-Bildanzeige
Fliegerarmaturn-Rotorspulenwickelmaschine des Doppelten 1.The
2. Die heiße Stollmaschine des Armaturnkommutator-Stellenschweißers
Rotor-Kommutatordrehmaschine der Armatur 3.The
