Automatische der Lüftermotor-Spulen-Wickelmaschine-BLDC Leistungsfähigkeit Armaturn-des Rotor-120 U/min

Automatische der Lüftermotor-Spulen-Wickelmaschine-BLDC Leistungsfähigkeit Armaturn-des Rotor-120 U/min

    • Automatic Blower Motor Coil Winding Machine BLDC Armature Rotor 120 Rpm Efficiency
    • Automatic Blower Motor Coil Winding Machine BLDC Armature Rotor 120 Rpm Efficiency
    • Automatic Blower Motor Coil Winding Machine BLDC Armature Rotor 120 Rpm Efficiency
    • Automatic Blower Motor Coil Winding Machine BLDC Armature Rotor 120 Rpm Efficiency
    • Automatic Blower Motor Coil Winding Machine BLDC Armature Rotor 120 Rpm Efficiency
  • Automatic Blower Motor Coil Winding Machine BLDC Armature Rotor 120 Rpm Efficiency

    Produktdetails:

    Herkunftsort: China
    Markenname: NIDE
    Zertifizierung: ND-R2SW02
    Modellnummer: ND-S2W02

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Satz
    Preis: negotiable
    Verpackung Informationen: Die Lüftermotorwickelmaschine ist für Seetransport passend
    Lieferzeit: 55 Werktage
    Zahlungsbedingungen: L / C, T / T
    Versorgungsmaterial-Fähigkeit: 900 Sätze pro Jahr
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Produktname: BLDC-Armaturnrotorspulen-Wicklungsmaschine Nadelwinde Farbe: Kundenspezifische
    Typ: Automatische Verwendet für: Lüftermotorarmatur und anderer BLDC-Externalrotor
    Rotor Identifikation: 20-80mm Rotor Od: 50-120mm
    Effizienz: 120 U/MIN Wickelstationen: Zwei

    Armaturnrotor-Nadelwickelmaschine der Lüftermotorspulenwickelmaschine BLDC





    (1) Maschinenfunktion und -eigenschaft:

    Diese Bewegungsrotorwickelmaschine ist für die Armaturnrotor-Spulenwicklung des Lüftermotors BLDC bestimmt. Die automatische Rotorwinde nimmt Nadelwicklungsmethode an. Jeder Aktionszyklus wickelt 2 BLDC-Rotor gleichzeitig, erheblich verbesserte Produktions-Leistungsfähigkeit. Und die Bewegungsnadelwinde, die mit dem Servosteuerungssystem, fähig, die Störung zu bestimmen ausgerüstet wird, zählen den Ertrag etc. Die andere Funktion wie Selbstwicklung, Multidurchmesser verdrahtet Wicklung, Selbstindex-bewegung, Selbstsprungsschlitz und Windgeschwindigkeit könnte programmiert werden, einfach für Betriebstechnik.





    (2) Anwendung:

    Die automatische Bewegungsspulenwickelmaschine ist- für Lüftermotorarmatur und anderen BLDC-Externalrotor passend.





    (3) Funktion und Eigenschaften:

    1. Die Bewegungsnadelwickelmaschine ist- für Multipol-BLDC-Armaturn-Spulenwicklung sutiable. Manuelles Be- und Entladung, automatisches Festklemmen, Wicklung und Scheren.

    2. Der Rahmen nimmt verdickte Profil des Aluminiums 4080 an, und die Tabellenplatte nimmt Roheisen an, um Erschütterung zu absorbieren, selbst wenn, wickelnd an der hohen Geschwindigkeit, die Erschütterung sehr klein ist.

    3. Die Werkzeugausstattungs- und Befestigungsteile nehmen abwärts in Position bringen Modus an, den in Position bringenden und zuverlässiges festziehenden Stall.

    4. Das Drahtfestklemmen und der Drahtausschnitt, die Linie Teilstrukturvertrag, das Drahtfestklemmen und der Drahtausschnitt wird auf einmal abgeschlossen;

    5. Verschiedene Ständer- und Wicklungsparameter können durch das HMI schnell geschaltet werden, um sich verschiedenen Ständeranforderungen anzupassen.

    6. Schnelle Änderungs-overofwerkzeugausstattung; (20 Minuten mit Leistungsfähigkeit)

    7. Voller Aluminiumlegierungsschutz

    8. Plc-Steuerung, Störungsanzeige

    9. Die Drahtenge ist Gemäßigte, keine Verletzung, kein Bruch, ect.

    10. Der Salztest des Produktes wird innerhalb 10 MAs in einer Minute durchgeführt.

    11. Ausrüstungssicherheitsindex: Abkommen mit CER-Standard.

    12. Leistungsfähigkeit: 120 Umdr./Min.

    13. Schlag: Rotor 5 Minuten/BLDC.

    14. Geräusche: 60-70 Dezibel oder kleiner.





    (4) technischer Parameter:

    Produktname: BLDC-Armaturnrotorspulen-Wicklungsmaschine Nadelwinde
    Art: Automatisch
    BLDC-Armatur Identifikation.: 20-80mm (andere Spezifikationen können besonders entworfen sein)
    BLDC-Armatur O.D.: 50-120mm (andere Spezifikationen können besonders entworfen sein)
    Stapellänge BLDC Armture:

    10-80mm (Standardanschlag)

    100-200mm (langer Anschlag, spezielle Kundenbezogenheit)

    Drahtdurchmesser: 0.5-1.5mm (andere Spezifikationen können besonders entworfen sein)
    Anwendbare Polzahl: mehrpolig
    Bewegungswicklung mechod: Nadelwicklung
    Wickelstationen: Zwei
    Spindelgeschwindigkeiten: 0--300 U/min (justierbar)
    Servomechanismus:

    Index-Bewegung zwei 4.4KW Motor

    Ein Motor der Wicklungs-3KW mit Bremse

    750W oder verdrahtender Motor so zwei

    Spannung: Dreiphasenvier Drähte 380V/50HZ
    Luftdruck: 0,5--1Mpa
    Energie: 20KW
    Maß: 1200*1360*1800mm (Länge * Breite * Höhe) schließt nicht Drahtgitter mit ein
    Gewicht: 600kg





    (5) Bildshow

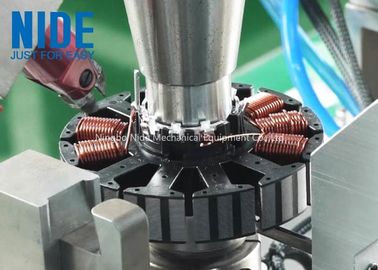

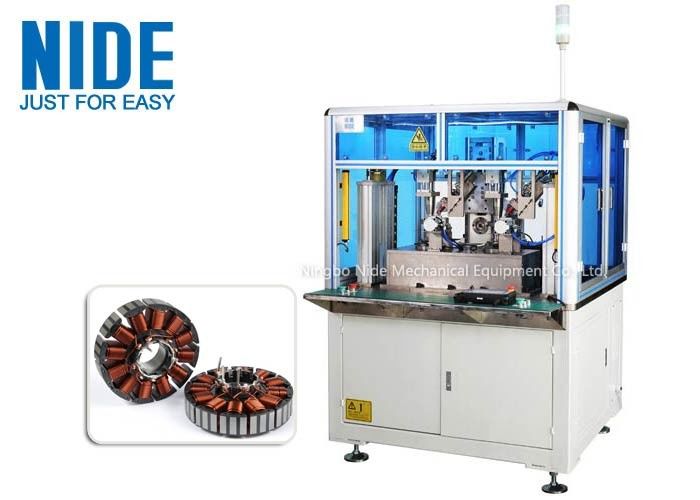

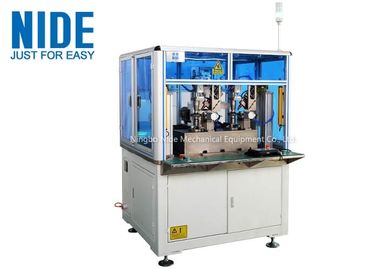

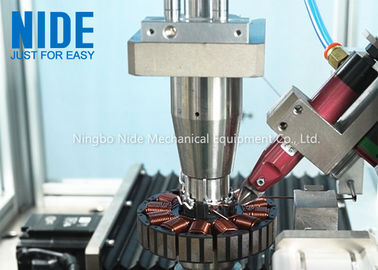

    Spulen-Nadelwickelmaschineshow des Rotors 1.The

    BLDC-Armaturn-Rotorspulen-Wickelmaschinenadelwickelmaschine

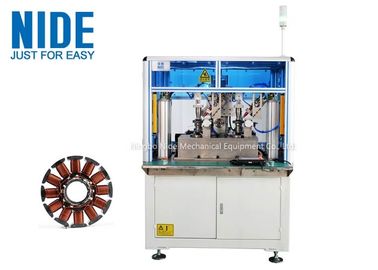

    Rotor des Lüftermotors 2.The nach Nadelwicklung

    BLDC-Armaturn-Rotorspulen-Wickelmaschinenadelwickelmaschine



    Das Nadelwickelmaschinevideo der Bewegungsarmatur und -ständers externe

    https://youtu.be/-KiRQpYtp1A

    BLDC motor stator external needle winding machine
