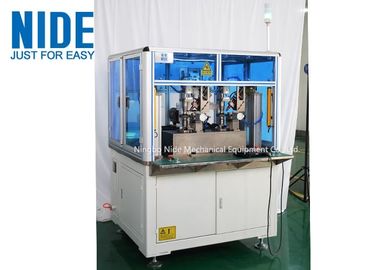

380 V Automatische BLDC-Stator-Armatur Nadelspule Wickelmaschine Motor Rotor Nadelschleifer für Bürstenloser Motor
(1) Maschinelle Induktion:
Diese Bürstenlose Motornadelwickelmaschine ist für die BLDC-Außenarmatur-Stator-Spulenwicklung konzipiert.Die Kunden können die Parameter entsprechend ihren Bedürfnissen festlegen., wie z. B. automatische Wicklung, Mehrdrahtwicklung, automatische Indexierung, automatische Spannung, Wicklungsgeschwindigkeit usw. Jeder Aktionszyklus wird 2 BLDC-Rotoren gleichzeitig wickeln.einfacher Betrieb und hohe Produktionseffizienz.
(2) Technischer Parameter:
| Produktbezeichnung: |
BLDC-Stator-Armatur-Spulenwickler/Nadelwickler |
| Typ: |
Automatisch |
| BLDC-Armaturen-I.D.: |
20-80 mm (andere Spezifikationen können speziell entworfen werden) |
| BLDC Armatur Überschuss: |
50-120 mm ((Andere Spezifikationen können speziell entworfen werden) |
| BLDC-Rüstungsstapellänge: |
10-80 mm (Standardlauf)
100-200mm ((Langschlag, spezielle Anpassung)
|
| Wird nicht verstanden. |
0.5-1.5 mm ((andere Spezifikationen können speziell entworfen werden) |
| Anwendbare Stangennummer: |
Multipolär |
| Mechanismus der Motorwicklung: |
Nadelwicklung |
| Wickelstationen: |
Zwei. |
| Drehzahl der Spindel: |
0-300 Umdrehungen pro Sekunde (verstellbar) |
| Servo-Mechanismus |
Zwei 4,4-KW-Indexmotoren
Ein 3 kW Windmotor mit Bremse
750 Watt oder mehr, zwei Leitungsmotoren
|
| Spannung: |
380V / 50HZ Drei-Phasen-Vier-Draht |
| Luftdruck: |
00,5--1Mpa |
| Leistung: |
20 kW |
| Abmessungen: |
1200*1360*1800mm (Länge * Breite * Höhe) Nicht mit Drahtträgern |
| Gewicht: |
600 kg |
(3) Anwendung:
Die Motorrotornadelwickelmaschine eignet sich für die Außenstatorwicklung von Bürstenlosmotoren in vielen Bereichen wie HM, medizinische Geräte, Haushaltsgeräte und Elektrofahrzeuge.
(4)Funktion und Merkmale:

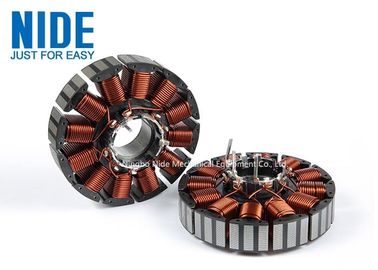

1. Die Motornadelwickelmaschine ist für die Wicklung von BLDC-Armaturen mit mehreren Polen geeignet.
2. Der Rahmen verwendet ein verdicktes 4080-Aluminiumprofil, und die Tischplatte verwendet Gusseisen, um Vibrationen zu absorbieren, selbst bei Hochgeschwindigkeit ist die Vibration sehr gering.
3. Werkzeug- und Befestigungsteile setzen sich nach unten, stabil und zuverlässig ein.
4. Drahtklemmen und Drahtschneiden, Linienteilstruktur kompakte, Drahtklemmen und Drahtschneiden ist auf einmal abgeschlossen;
5Durch die HMI können schnell verschiedene Stator- und Wickelparameter gewechselt werden, um sich an verschiedene Statoranforderungen anzupassen.
6. Schnelles Werkzeugwechseln; ((20 Minuten bei Fachkenntnissen)
7. Vollwertiger Schutz aus Aluminiumlegierung
8. PLC-Steuerung, Fehleranzeige
9Die Drahtdichte ist moderat, keine Verletzungen, keine Brüche, etc.
10Die Salzprüfung des Erzeugnisses erfolgt innerhalb von 10 mA in einer Minute.
11- Ausrüstungssicherheitsindex: entspricht der CE-Norm.
12Wirkungsgrad: 120 Dreh/min.
13Schlag: 5 Minuten / BLDC-Rotor.
14Geräusche: 60-70 Dezibel oder weniger.
(5)Film-Show

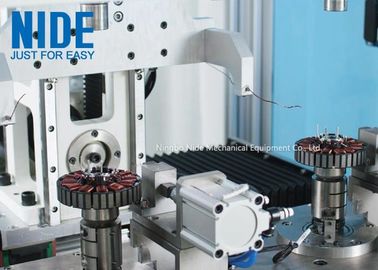

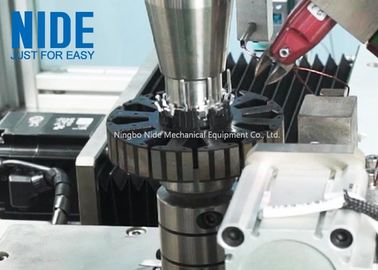

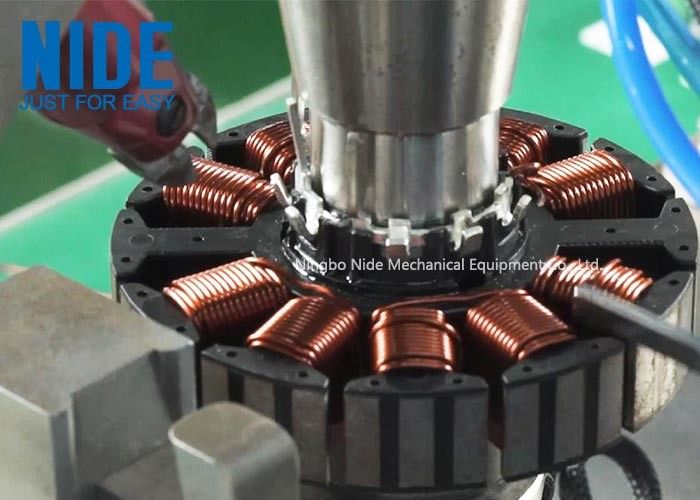

1.Die BLDC-Statornadelwickler
2. Die BLDC-Statornadelwickelmaschine
