Herkunftsort: | China |
Markenname: | NIDE |
Zertifizierung: | CE |
Modellnummer: | NDPJ-JYZ-27 |
Min Bestellmenge: | 100 Kilogramm |
---|---|
Preis: | negotiable |
Verpackung Informationen: | Holzetui passend für Seetransport |
Lieferzeit: | 30 Werktage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 10000000 Kilogramm pro Monat |
Produktname: | Isoliermaterial F DMD 6630 Bewegungs | Farbe: | GREEN/BLUE/RED |
---|---|---|---|
Verwendet für: | Bewegungsständerarmaturn-Spulenwicklung | Art: | Bewegungsisolierungspapier |
Grad: | F | certification: | CE |
Markieren: | Isolierungspapier für dmd Bewegungswicklung,0.1mm Bewegungsisolierungspapier,0.45mm Bewegungsisolierungspapier |

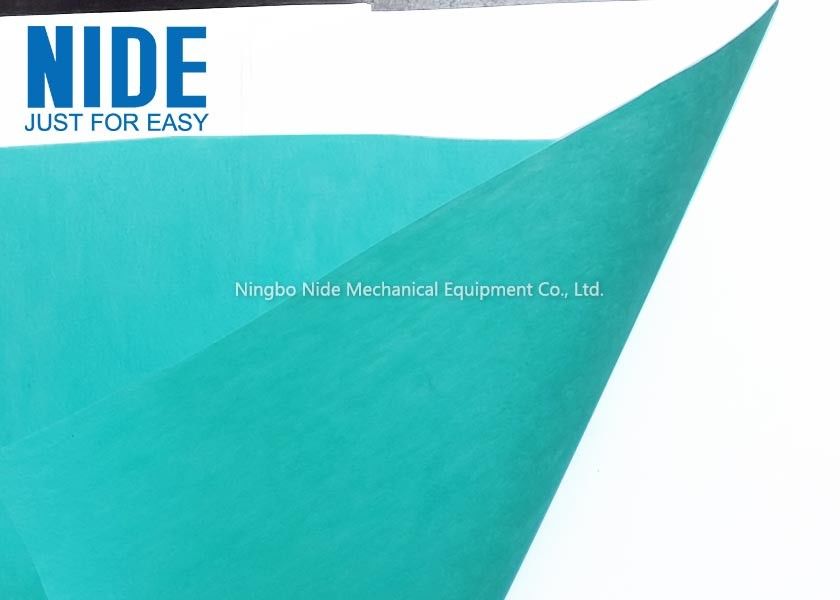

6630/6641 DMD-Bewegungsisoliermaterialpapier 0.1-0.45mm
6641 des Polyester-Film-Polyesters f-Grades DMD wird nichtgewebter weicher Verbundwerkstoff vom Polyester-Vliesstoff und vom Polyester-Film hergestellt. Der Dreischichtverbundwerkstoff, der durch f-Gradharz verpfändet wird, hat eine Temperaturwiderstandbewertung von 155°C. Er wird hauptsächlich für Schlitzisolierung, Drehung-zudrehungsisolierung, Dichtungsisolierung, Transformatorisolierung von Motoren der Reihe Y2 oder von anderen Schwachstrommotoren verwendet. Er kann für F-klassespulenisolierung auch verwendet werden.
Verfügbare Spezifikationen: 0,15, 0,17, 0,20, 0,25, 0,30, 0,35, 0.38mm
Die technischen hauptsächlichindikatoren nehmen 0,25 als Beispiel
Dickentoleranz: 0.04±0.05
Dehnfestigkeit longitudinal, ohne ≥150 nach verbiegendem ≥130 zu verbiegen
(N/10mm) horizontal ohne bending≥130 nach bending≥120
Elongation% Längs- ≥10 Quer-≥10
Spezifischer Durchgangswiderstand unter Normalbedingungen MΩ.m ≥1.0×10.6, nach feuchtem ≥1.0×10.4
Durchbruchsspannung normales state≥10.0 155±2℃≥9.0
Thermische Adhäsion: keine Abblätterung, kein Schaum, Flusskleber 180±2℃
NIDE kann verschiedene Schlitzisoliermaterialien entsprechend Kundenanforderungen verarbeiten und liefert verschiedene Grade, verschiedene Größen und verschiedene Formen des geformten Schlitzisolierpapiers, der Schlitzkeile und der isolierenden Dichtungen. Es ist für die Ständerschlitzisolierung aller Arten von schwanzlosem, von Treten und von Servomotoren passend und kann die Nachfrage nach Schlitzisolierung durch die manuelle Einbettung befriedigen.
Produktparameter
Produktname | Isolierungspapier F 6641/6630 DMD Bewegungs |
Modell: | 6641F Isolierungspapier des Grades DMD |
Grad: | F-Grad |
Farbe: | blau/grün/Rot |
Stärke: | 0.1~0.5 (Millimeter) |
Breite: | 1030 (Millimeter) |
Größe: | 1000 (Millimeter) |
Stärke: | 0,45 (Millimeter) |
Eigenschaften: | Gute Isolierungsleistung, hohe Temperatur und Hochdruckwiderstand |
Hitzebeständigkeit: | 130-180 Grad |
Gewohnheit: | Ja |
Verpackende Beschreibung: | Karton |
Produkt-Verwendung
1. Bewegungsproduktindustrie: Automobilgeneratoren, Reihenmotoren, Getriebemotoren, Dreiphasenasynchronmotoren, Tretenservomotoren, Haushaltsgerätmotoren, Elektrowerkzeugmotoren, Schlitzisolierung, Schlitzkeilisolierung, Phasenisolierung, isolierende Dichtungen.
2. Elektronisch und Elektroindustrie: Ballaste, LED-Stromversorgung, Transformatoren, Filter, Transformatoren, Interdrehungsdichtungsisolierung.
3. Draht- und Kabelindustrie: Kabel, das Isolierungsband einwickelt.
Die Firma hat das Aufschlitzen und stempelt die Formung und Testgerät, zum der Qualität der verschiedenen isolierenden Formungsmaterialien sicherzustellen.
6641 technische Daten F DMD:
Einzelteil | Einheit | Parameter | ||||
Materielle Stärke | Millimeter | 0,13 | 0,15 | 0,18 | 0,20 | 0,23 |
Stärkeabweichung | Millimeter | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
Quantitativ und Abweichung | g/m2 | 130±13 | 150±15 | 185±19 | 215±22 | 255±26 |
Membranstärke | Millimeter | 0,036 | 0,05 | 0,075 | 0,10 | 0,125 |
Dehnfestigkeit
Vertikale
Horizontal |
N/10mm
N/10mm |
≥60
≥40 |
≥90
≥80 |
≥120
≥105 |
≥140
≥120
|
≥180
≥150 |
Verlängerung
Vertikale
Horizontal |
% |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
Durchbruchsspannung
Nicht Biegung |
KV | ≥5 | ≥7 | ≥8 | ≥10 | ≥11 |
Normale Bindekraft | Keine Schichtung | |||||
Thermische Adhäsion | 180±2℃10min | Keine Überlagerung, kein Schäumen, kein Kleberfluß | ||||
Hitzebeständigkeitsgrad | Klasse F 155 Grad | |||||
Farbe | Blau/grün/rot |
Bildshow
Informationen brauchten für Isoliermaterialuntersuchung
Es ist besser, wenn Kunde uns Ausschnittskizze einschließlich untengenannte Informationen schicken könnte.
a., Isoliermaterialart: Isolierungspapier, Keil, (einschließlich DMD, DM, Polyester-Film, PMP, HAUSTIER, NHN, NMN, P.M., rote Vulkanfiber,)
b., Isoliermaterialmaß: Breite, Stärke, Toleranz.
c., thermische Klasse des Isoliermaterials: Klasse F, Klasse E, Klasse B, Klasse H, Klasse C
d., Isoliermaterialanwendungen
e., erforderte Quantität: normalerweise sein Gewicht
F. Andere technische Anforderung.
Über Bewegungskomponente und -zusätze
NIDE kann die vollständige Auswahl von Elektromotorkomponenten wie Kommutator, Kugellager, thermischem Schutz, Kohlebürste, Isolierungspapier, Welle, Magneten, Ventilator, Motordeckel, etc. liefern.
Ansprechpartner: Herbert
Telefon: +8615268395840
