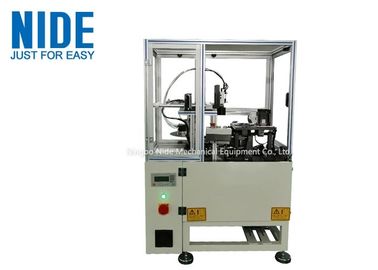

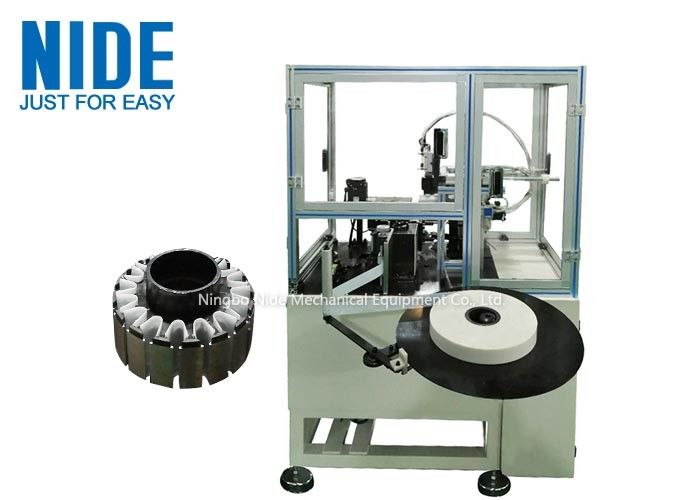

Einzelne Stations-äußere Rotor-Papier-Ordner Inserter-Maschine

Automatische Außenrotor-Schlitten-Papier-Folder-Einsatzmaschine für die BLDC-Statorherstellung

(1) Einleitung

Diese automatische Schlitze Isolationspapier Einfügemaschine ist eine spezielle automatische Ausrüstung, die das Isolationspapier in den Ausgang Stator Schlitze automatisch einfügt.Nur benötigen, um manuell geladen und entladen den StatorDie Breite des Isolationspapiers entspricht der Länge des Stator plus der Breite der gefalteten Kante und es ist notwendig, eine Schleife aus Isolationspapier zu bilden.und Stempel werden alle automatisch durchgeführt.

(2) Hauptfunktion und Merkmale der Maschine:

Diese Maschine hat eine voll mechanisierte Aktion und eine PLC für die Parameterkontrolle.

Dieses Produkt verfügt über ausgereifte Technologie, fortschrittliche Technologie, zuverlässige Qualität, bequeme Nutzung und Wartung.

Diese Ausrüstung ist mit einer Mensch-Maschine-Schnittstelle ausgestattet, um Parameter festzulegen. Sie benötigt nur eine elektrische Steuerung, um die Anzahl der Slots zu ändern. Sie kann automatisch den Slot und den Sprungslot einfügen.Der Stator-Slot-Typ kann geändert werden und die Form kann schnell und einfach geändert werden.

Die Schnittkante des Isolationspapiers sollte ordentlich sein, nicht beschädigt sein und nicht gebrochen sein.

Der Stator darf nicht verformt sein und die Statorlaminierung darf nicht durch das Einfügen von Papier nach oben verlaufen.

Das gesamte Werkzeug kann gewechselt werden, und es dauert etwa 30 Minuten.

Die Maschine stoppt automatisch, wenn sich das Papier verstopft.

Mit einem Textanzeiger kann diese Maschine alle unterschiedlichen Modelle und Parameter anzeigen und festlegen.

Erstqualifizierungsquote ≥99%, nach Nachbearbeitung ≥99,9%

Produktionskapazität ≤1s/Slot (ohne Lade-/Entladezeit)

Papierbreite: Statorstapellänge + 14 mm, Rand gefaltet: je nach Kundenanforderung.

Der Bediener muss beim Bedienen stehen.

Diese Maschine hat ein Ein-Hand-Knopfsystem.

Diese Maschine eignet sich für Polyester Film Isolationspapier Rollen Material mit einer Dicke von 0,25 mm und feste Breite ((Breite wird vom Kunden entschieden)

Niedriger Lärm, schnelle Geschwindigkeit, vollständiges Formen.

(3) Technische Daten:

(4) Anwendung

Diese Schlittenpapier-Einsatzmaschine eignet sich für eine Vielzahl von Elektromotoren Außenrotor, wie kleine und mittlere Dreiphasenmotoren, Benzingeneratoren, bürstenlose Gleichstrommotoren, Bläsermotoren,Motoren für Lüfter, Tischventilatoren, Deckenventilatoren usw.

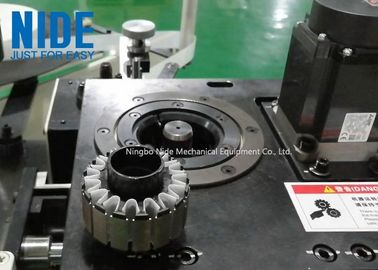

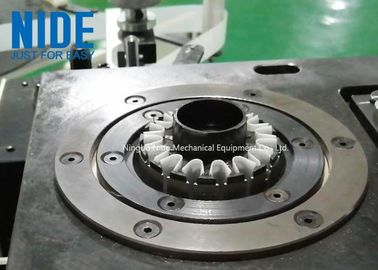

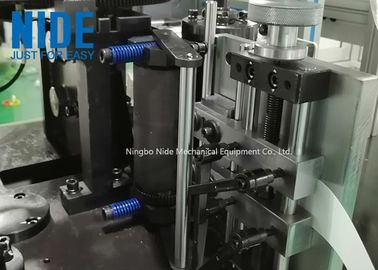

(5) Bildbildschirm

(6) Tägliche Wartung der Ausrüstung

1. Vor jeder Arbeit die mechanischen, elektrischen, hydraulischen, pneumatischen, Schmier- und sonstigen Teile der Ausrüstung überprüfen, ob die Befestigungsstücke los sind,ob in beweglichen Teilen abnormale Geräusche vorliegen, und ob die elektrischen Teile normal funktionieren.

2Nach dem Ende der Ausrüstung entfernen Sie die Einzelteile und wischen Sie die Ausrüstung ab und halten Sie die beweglichen Teile der Ausrüstung in der ursprünglichen Position.
