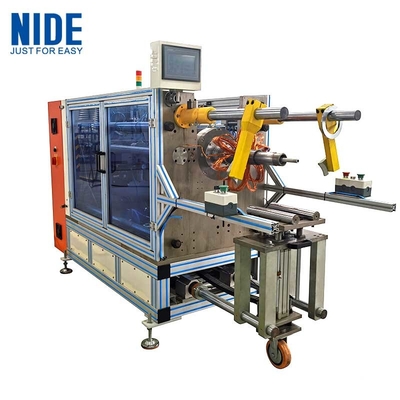

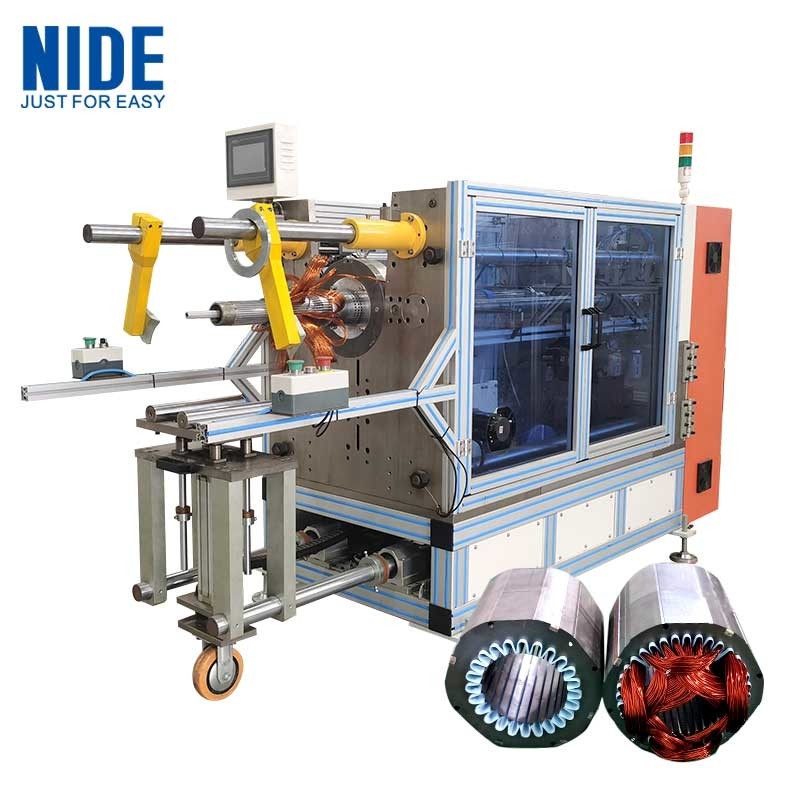

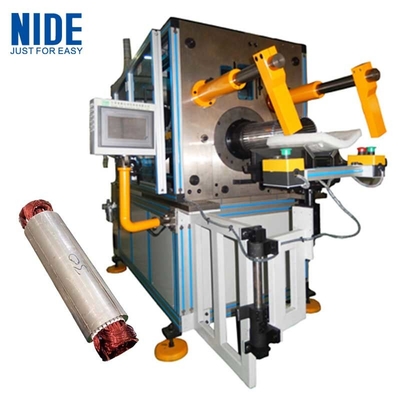

Horizontale Stator-Wicklungs-Einsatzmaschine mit Keilzufuhrmodus
Schnelle Einzelheiten:
1Das kann die Spirale winden und den Keil automatisch einführen.
2Es wird durch PLC gesteuert.
3Diese Wickelmaschine ist mit einem horizontalen Rahmen ausgelegt.
4. einfache Bedienung und bequemer Werkzeugwechsel.
5.Der Keil-Fedding-Modus kann je nach Motor festgelegt werden.
Beschreibung:
Diese Wickelmaschine verwendet AC-Servomotorantriebssystem, AC-Frequenzumwandlungsgeschwindigkeitsregelungssystem, pneumatisches System.Es kann Keillänge Einstellung erreichen, Fütterung, Schneiden, Formieren und Einfügen in den Stator zusammen mit der Spule automatisch.
Der Keil-Feding-Modus kann je nach Motor eingestellt werden.Horizontale Wickelmaschine hat die Funktion der Statusanzeige, Fehlfunktionsmelder, Einstellung verschiedener Parameter usw. Es weist die Eigenschaft einer breiten Anwendung, hoher Automatisierung, einfacher Bedienung und bequemen Werkzeugwechsel auf.
Maschinelle Videoverbindung
Das ist ein sehr schwieriger Fall.
Wettbewerbsvorteile:
Die Maschine wird per PLC gesteuert. Alle Parameter können auf dem Touchscreen eingestellt werden.
Es eignet sich für Statoren mit unterschiedlicher Modellnummer und Abmessung.
Die Bedienung und der Werkzeugwechsel sind einfach.
Wir könnten die Maschine für unseren Kunden nach ihren Anforderungen anpassen.
Anwendung:
Es ist für Statoren geeignet, die in Einphasemotoren, Dreiphasemotoren, Kompressormotoren, Startermotoren, Waschmaschinenmotoren, Klimaanlagen usw. eingesetzt werden.
Spezifikation:
|
Stator-ID
|
110 bis 210 mm
|
|
Statorüberdosierung
|
175 bis 300 mm
|
|
Länge des Statorstapels
|
≤ 250 mm
|
|
Zahlbereich der Schlitze
|
16 bis 48 Schlitze
|
|
geeigneter Draht
|
0.2~1.2 mm
|
|
Eingabe
|
380 V/50 Hz
|
|
Stromquelle
|
380/50/60Hz4Kw
|
|
Abmessung
|
1000*2000*2000mm
|
|
Gewicht
|
≈ 1850 kg
|
