Hoher gegenwärtiger Schutz-Temperaturüberwachungs-Schalter 250V 12A Kilowatts thermischer

Kilowatt-Reihen-hoher gegenwärtiger thermischer Schutz-Temperaturüberwachungs-Schalter Schutz Kilowatts thermische

1. Thermische Schutzanwendung

Thermischer Schutz Kilowatt-Reihe ist ein Produkt mit Temperatur-Abfragungseigenschaften. Das Produkt hat die Eigenschaften der modernen Struktur, der kleinen, empfindlichen Aktion, der großen Elektroschockkapazität und des langen Lebens. Es ist in den Haushaltselektrogeräten, in den elektrischen Heizungsanlagen und in den Leuchtstofflampen-Ballasten weitverbreitet. Überhitzungsschutz für Transformatoren, Transformatoren, Automobilmotoren, integrierte Schaltungen und allgemeine Elektrogeräte.

2. Thermische Schutzstruktur

2,1 Entwurf: Struktur und Zeichnungen

3. Thermische Schutzleistung

3,1 Nennstrom:

VoltageVOLTAGE 12V-DC 24V-DC 120V-AC 250V-AC

Gegenwärtiges GEGENWÄRTIGES 12A 10A 8A 6A 5A

3,2 Betriebstemperatur: 60°C-160°C, Toleranz ±5°C

3,3 Anschlussleitungszugversuch: Die Anschlussleitung des thermischen Schutzes sollte in der Lage sein, einer dehnbaren Kraft, die als größer sind oder Gleichgestelltem zu widerstehen zu 50N für 1min, ohne Bruch oder sich zu lösen.

3,4 Isolierungsspannung:

a. Der thermische Schutz sollte in der Lage sein, AC660V, Wechselstrom 50Hz zu widerstehen zwischen der Verdrahtung nach thermischer Trennung, und der Test dauerte für 1min ohne Zusammenbruch Flashover;

b. Die Terminalführung des thermischen Schutzes und der Oberfläche des isolierenden Ärmels oder der Oberfläche des thermischen Schutzes kann AC1500V, Wechselstrom 50Hz widerstehen für 1min ohne Zusammenbruch Flashover;

3,5 Isolationswiderstand: Unter Normalbedingungen ist der Isolationswiderstand zwischen dem Draht und dem isolierenden Ärmel über 100MQ. (Das benutzte Meter ist DC500V-Isolations-Messgerät)

3,6 Durchgangswiderstand: Der Durchgangswiderstand des thermischen Schutzes sollte nicht als 50mQ größer sein, wenn die Kontakte geschlossen sind.

3,7 Hitzefestigkeitsprüfung: Das Produkt wird in eine Umwelt von 150" C 96 Stunden lang gelegt.

3,8 Feuchtigkeitsfestigkeitsprüfung: Das Produkt wird in eine Umwelt von 40C und in eine relative Luftfeuchtigkeit von 95% 48 Stunden lang gelegt.

3,9 Wärmestoßtest: Das Produkt wird abwechselnd in die Umwelt von 150°C und von -20°C für 30min jedes, für insgesamt 5 Zyklen gelegt.

3,10 Anti-Vibrationstest: Das Produkt kann einem Umfang 1.5mm, einer Frequenzänderung von 10-55HZ, einem Überprüfungsänderungszeitraum von 3-5min und Erschütterungsrichtungen X, Y, Z und ununterbrochener Erschütterung in jede Richtung 2 Stunden lang widerstehen.

3,11 Kippfallen: Das Produkt ist frei, 1mal von einer Höhe von 200mm fallenzulassen.

3,12 Kompressionswiderstand: Tauchen Sie das Produkt in einem Siegelöltank unter, wenden Sie einen Druck von 2Mpa und ihn für 24h zu halten an.

3,13 Leben: Produktleben ≥ 10.000mal

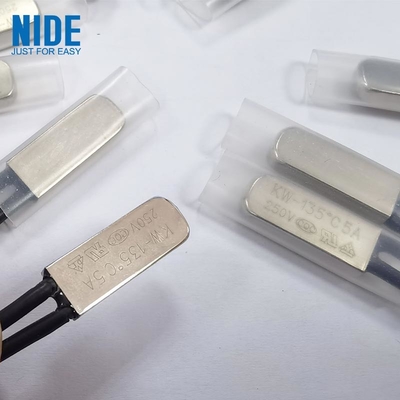

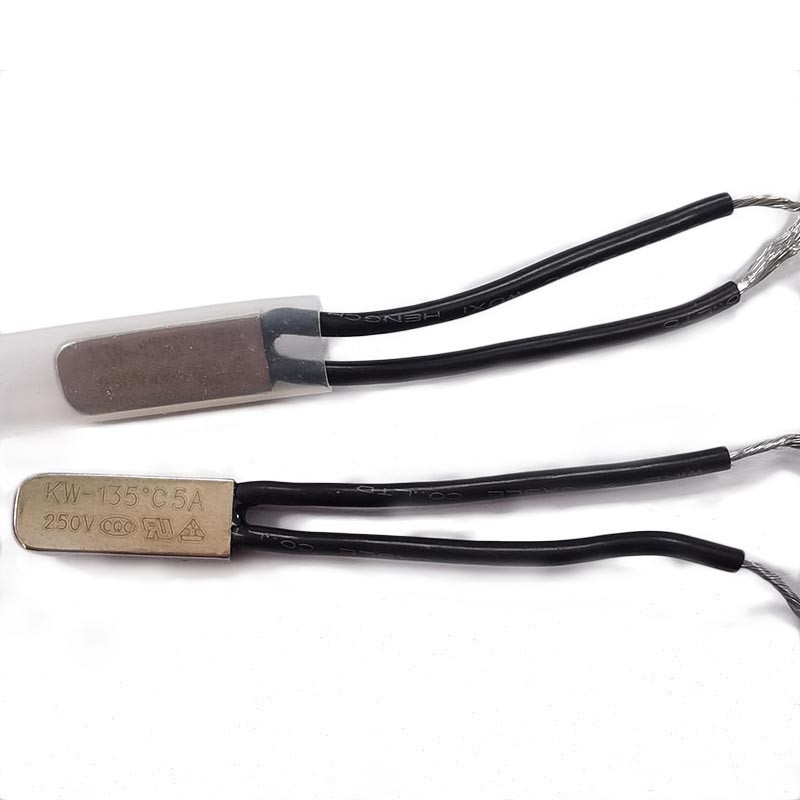

4. Thermisches Schutzbild

5 Anmerkungen:

5,1 sollte die Heizquote der Aktionstemperaturentdeckung zu 1 °C/1min gesteuert werden;

5,2 widersteht das Schutzoberteil starker Auswirkung und Druck nicht während des Gebrauches.

Kundengebundener thermischer Schutz:

1. Kundengebundene Anschlussleitung: Kundengebundenes Drahtmaterial, -länge und -farbe entsprechend Kundenbedarf

2. Kundengebundenes Metalloberteil: Fertigen Sie verschiedene materielle Oberteile entsprechend Kundenbedarf, einschließlich Plastikoberteile, Eisenoberteile, Edelstahloberteile und andere Metalloberteile besonders an.

3. Kundengebundener durch Hitze schrumpfbarer Ärmel: Fertigen Sie durch Hitze schrumpfbare Ärmel des unterschiedlichen Polyester der hohen Temperatur beständigen entsprechend Kundenbedarf besonders an
