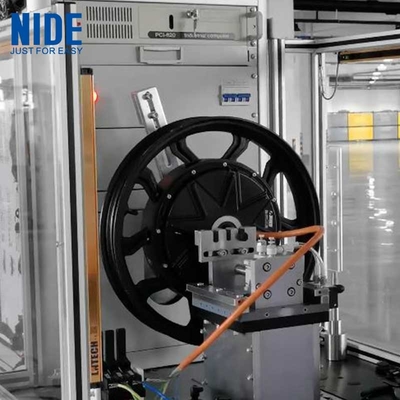

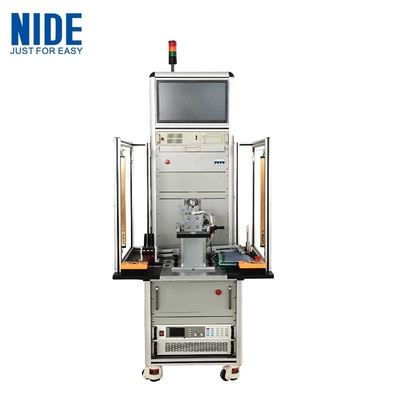

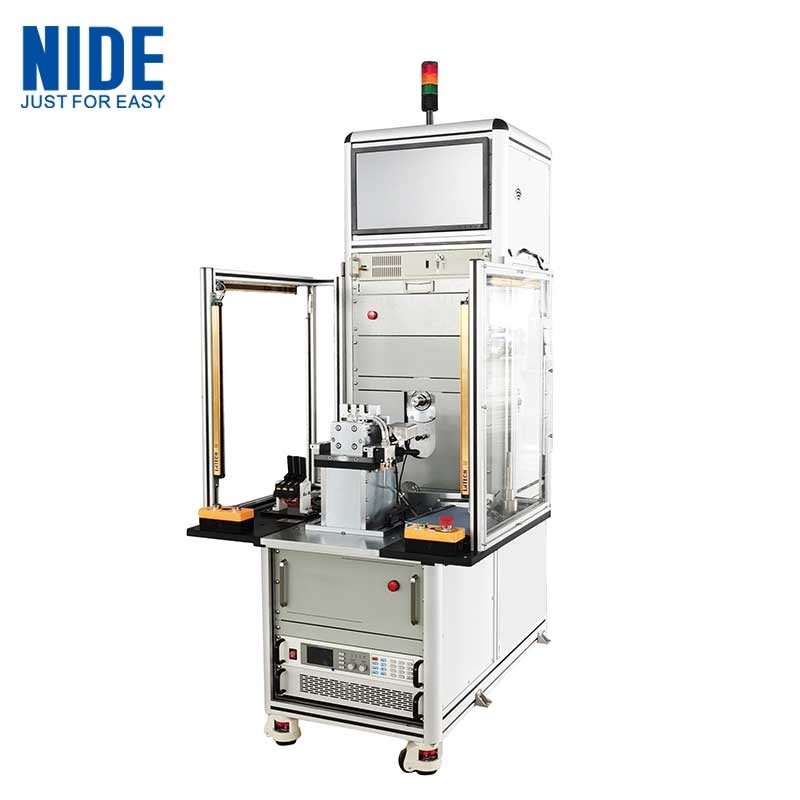

Automatische BLDC-Radknotenmotorprüfmaschine

I. Maschine zur Prüfung der Belastungsfreiheit des Motors

Prüfmerkmale:

1. Dielektrische Festigkeitsprüfung (Hi-pot)

1.1 Ausgangsspannungs-Einstellbereich/Genauigkeit:AC200~3000V ± 2%*Einstellwert+10V

1.2 Messbereich/Genauigkeit des Ausfallstroms:0.10·20.00mA ± 2%*Bildschirmwert+0.05mA

1.3 Obergrenze des vorgegebenen Alarmbereichs:0.10·20.00mA; untere Grenze:0.00·20.00mA

1.4 Prüfzeitbereich/Auflösung:0.5999,9 Sekunden 0,1 Sekunden/Schritt

1.5 Bogenerkennung: Stufe 1 ~ 9 (die höchste Empfindlichkeit)

2. Isolationswiderstandsprüfung

2.1 Ausgangsspannungs-Einstellbereich/Genauigkeit: DC500V/1000V ±2%*Einstellwert+10V

2.2 Messbereich für den Isolierwiderstand: 1 500 MΩ ± 3%*Anzeigewert + 0,5 MΩ

2.3 Alarmbereitschaftsbereich für Isolierwiderstände: Obergrenze: 0 ‰ 500 MΩ;Untergrenze: 1 ‰ 500 MΩ

2.4 Prüfzeitrahmen/Auflösung: 0,5999,9 s 0,1 s/Schritt

3Überspannungstest:

3.1 Ausgangsspannungsbereich: 500 bis 3000 V ± 3%*Bildschirmwert + 8 V

3.2 Projekt zum Vergleich der Wellenform: Flächenunterschied, unterschiedliche Fläche, Korona, Phasenposition

4. Gleichstrom-Niedrigwiderstandsprüfung:

4.1 Messbereich/Genauigkeit:0.01Ω20KΩ ±0.3%*Anzeigwert + 3 Stellen, Temperaturkompensation kann eingestellt werden

4.2 Prüfzeitbereich/Auflösung:0.3 ¢ 300s 1s/Schritt

II. Motorlastprüfmaschine:

Prüfsystem

1Prüfparameter:

Drehzahl, Drehmoment, Ausgangsleistung, Spannung, Strom, Eingangsleistung, Kondensatorspannung, Leistungsfaktor, Frequenz, Wirkungsgrad, Raumtemperatur und Drehung.

2. Ausgangsmessung:

2.1 Umdrehungsmessung:

0.01rpm bis 999,99rpm,1000.1rpm~9999.9rpm, 10000rpm~40000rpm Genauigkeit besser als ±0,1% F.S.

2.2 Drehmomentmessung:

10mNm bis 200mNm, Genauigkeit: 0,5% F.S.;

300 mNm bis 500 Nm, Genauigkeit besser als ±0,2% F.S.

2.3 Leistungsmessung:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, Genauigkeit besser als ± 0,2% F.S.

2.4 Drehmaß: CW, CCW, STALL

3Hauptfunktion:

3.1 Leistungstests: manuelle/automatische/feste Punktprüfung: Prüfung von Drehzahl, Drehmoment, Ausgangsleistung, Spannung, Strom, Eingangsleistung, Kondensatorspannung, Leistungsfaktor, Frequenz, Wirkungsgrad,Raumtemperatur und Rotation;

3.2 Prüfung vor der Auslieferung: Festsetzung eines Drehmoments, Drehzahlen, Stroms, Ausgangsleistung, Vergleich anderer Punkte und Beurteilung des Zustands.

3.3 Lebensdauerprüfung: Ausgestattet mit 15-Phasen-Last- und Fixwert- und Fixzeitprüfung.

4. IPC-Konfiguration:

4.1 Fall: Speicher 4 GB; Festplatte: 120 GB

4.2 Monitor: 19 Zoll

5. Grundausführung

Außenverkabelung;

Motor auf die Befestigungsanlage legen, Motorposition einstellen, um die Motorwelle mit der Dynamometerwelle zu verbinden.

Anschließen Sie das Motornetzkabel an die Gleichstromquelle über eine Drahtverbindungskiste.
