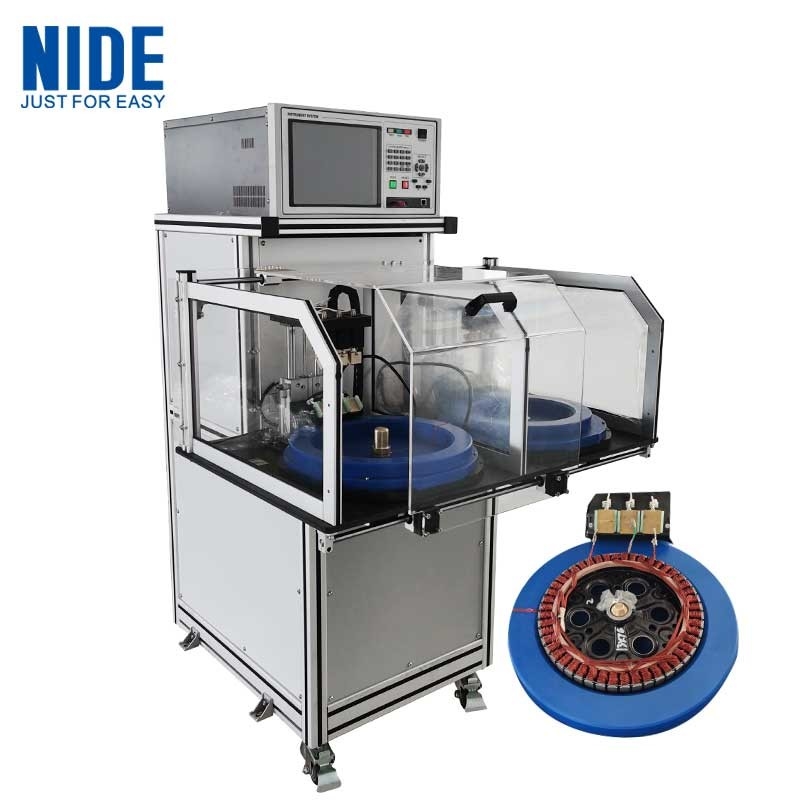

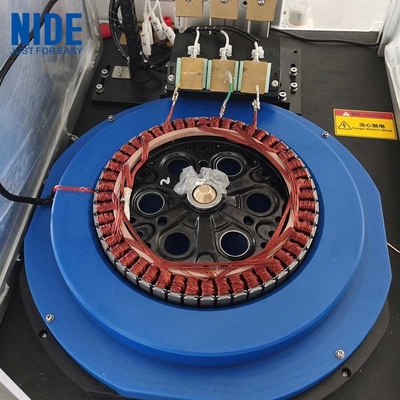

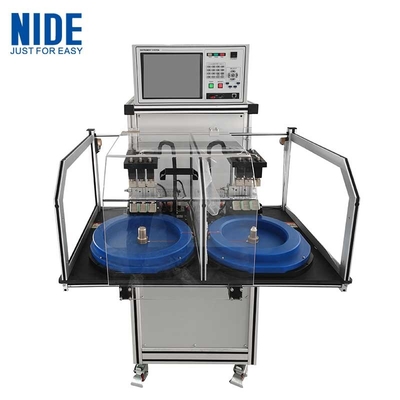

Stator-Tessmaschine für Radknoten

Die BLDC-Radmotor-Stator-Tessmaschine ist vor dem Wellenpressprozess.

1. Eigenschaften:

Automatische Aufzeichnung von Testergebnissen, automatische statistische Testergebnisse, Zusammenfassung des statistischen Berichts über Datum,Monat und Jahr und Speicherung der statistischen Ergebnisse.Modellnummer und Prüfelemente können beliebig ausgewählt werden, können die Daten nach dem Modellwechsel gespeichert werden (keine Notwendigkeit für die E-Stichproben-Spannwelle).

Die Ausrüstung sollte über die Sicherheitsmaßnahmen verfügen, um einen Missbrauch des Bedieners oder eine Fehlfunktion der Ausrüstung durch Unfälle von Personen oder Ausrüstung zu vermeiden.

Der Standard für Motor-Test-Elemente, manuell eingegeben.Versuchsgegenstände fehlgeschlagen, wird die NG-Elementdaten angezeigt und verfügt über den Schall- und Licht-Alarm.

Prüfgeschwindigkeit des Systems: Der Prüfzyklus des Einzeltaktmotors darf 6 Sekunden nicht überschreiten.

Der Display ist ein 10,4-Zoll-LCD-Bildschirm.

Der Hochspannungsteil des Stromkreises wird vom Niederspannungsteil des Stromkreises getrennt, um sicherzustellen, dass die Isolierungseffekte, die Überspannung, dieHi-pot und andere Hochdruckprüfobjekte mit einem HochspannungsschutznetzDer Boden muss in gutem Kontakt sein.

2. Dielektrische Festigkeitsprüfung (Hi-pot):

Anwendet eine hohe Spannung der Leistungsfrequenz für eine gewisse Zeit zwischen der gesamten Wicklung und der Hülle; erkennt Leckageströme, die durch ein internes Programm gesteuerte Ausgangsspannung;automatisch die Ausgangsspannung anpasst, nicht von den Eingangsspannungsschwankungen beeinflusst.

Ausgangsspannung Einstellbereich / Genauigkeit:200~3000VAC50Hz1~60s±(2% Einstellwert+10V)

Messbereich/Genauigkeit des Ausfallstroms:0.1 ~ 20 mA ± 2%

Aktueller vorgegebenen Alarmbereich: Obergrenze:0.10 ∙ 20.00 mA, untere Grenze:0.00 ¥5.00mA

Stromauflösung: ± 2% × Anzeigegehalt + 0,05 mA; 0,01 mA

Prüfzeitbereich/Auflösung:0.5·999 Sekunden 0,1 Sekunden/Schritt

Arcdetection: Ebene 1 ~ 9 (die höchste Empfindlichkeit ist 9)

3. Isolationswiderstandsprüfung

Wird eine hohe Gleichspannung für einen bestimmten Zeitraum zwischen allen Wickeln und der Hülle angewendet, um den Schleifwiderstand zu erkennen.

Ausgangsspannungs-Einstellbereich/Genauigkeit: DC500V/1000V±(2%Einstellwert+10V)

Messbereich des Isolierwiderstands:1500MΩ≤100MΩ:±(3%×Showwert+0,5MΩ);>100MΩ:±(5%×Showwert+5MΩ)

Einsatzbereich für die Einstellung der Isolationswiderstandsalarm:Obergrenze: 0 ‰ 500 MΩ;Untergrenze: 1 ‰ 100 MΩ

Prüfzeitmessung/Auflösung: 0,5 ‰ 999 s 0,1 s/Schritt

4Überspannungstest:

Verwendet eine Aufprallspannung einer bestimmten Amplitude und Wellenform an beiden Enden der Wicklung; vergleicht den Unterschied zwischen der Schwingungswellenform und der Standardwellenform.

Ausgangsspannungsbereich: 500 ~ 3000 V ± 3% × Anzeigewert + 8 V

Probenahmefrequenz: 100 MHz

Projekt zur Vergleichung der Wellenform: : Fläche, Flächendifferenz, Auröle, Phase; Prüfoberfläche zeigt 3 Überspannungswellen

5. Gleichstrom-Niedrigwiderstandsprüfung:

Wirkt Gleichstrom an beiden Enden der Wicklung an; misst die Temperatur und den Wicklungswiderstand und wandelt ihn in den Widerstand unter angegebenen Temperaturen um; zeigt Ungleichgewicht an

Die Reichweite kann festgelegt werden.

Messbereich/Genauigkeit: 10,0 mΩ~2000Ω ± (0,3% × Anzeigwert + 3 Wörter) Temperaturkompensation kann eingestellt werden.

Prüfzeitbereich/Auflösung: 0,5 bis 999 Sekunden 0,1 Sekunden/Schritt

Auflösung: 0,001Ω

Temperaturprobe/Bereich: DS18b20-10,0°C~+50,0°C

Drehrichtung: CW. CCW, keine Drehung

Genauigkeit: ± 0,5°C (Bereich: -10°C ~ +50°C)
